Điều khiển Servo Máy làm hộp carton sóng tự động Tiết kiệm nhân công

Điều khiển Servo Độ chính xác cao khi gấp lại Máy làm hộp bìa cứng Máy đóng đai tự động Flexo Folder Gluer Trọn bộ để sản xuất tất cả các loại thùng Hiệu quả cao

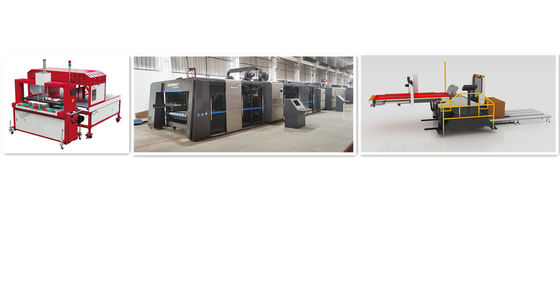

TÓM TẮT MÁY

1. Máy làm hộp các tông, còn được gọi là dây chuyền sản xuất hộp các tông một bước, được thiết kế để xử lý các tông sóng thành các sản phẩm như thùng carton, hộp, khay, màn hình, v.v.
2. Nó có thể kết thúc quá trình Cho ăn trước, cho ăn, in, tạo nếp trước, tạo nếp, khía, cắt khuôn, dán, đếm và đóng đai cùng một lúc.
3. Mô hình tiêu chuẩn của Máy làm hộp các tông bao gồm TP-CR-0920/1224-FFG, còn 0922/1228/1424/1632 được làm theo yêu cầu.

Q6 nổi bật với các chức năng như bên dưới được đánh dấu bằng “√”.

Sự chỉ rõ

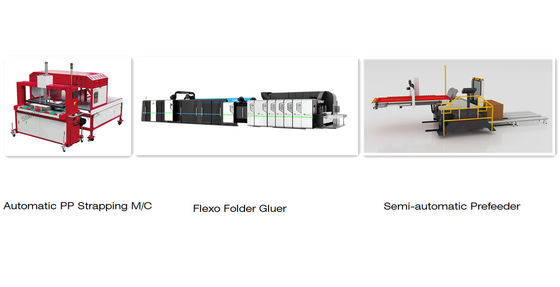

THIẾT BỊ THỨC ĂN TRƯỚC TỰ ĐỘNG

1. Bộ nạp liệu được sử dụng để kết nối với máy in flexo tự động.
2. Chiều dài cánh tay băng tải được cơ giới hóa và điều chỉnh tự do.
3. Back Squarer là tự động cùng với băng tải.

FLEXO THƯ MỤC GLUER

Đơn vị cho ăn

1. Bộ nạp cạnh chì có bộ phận hút chân không.
2. Loại bỏ bụi trên bằng chổi
3. Chuyển tấm với cuộn kéo cao su.
4. Khoảng trống của con lăn cấp liệu, Vách ngăn bên được vi tính hóa với chức năng quản lý đơn hàng.

Đơn vị in

1. Chuyển tấm bằng hộp chân không.
2. Con lăn Anilox với con lăn cao su hoặc con lăn Anilox với hệ thống lưỡi bác sĩ Chambered để lựa chọn.
3. Thay thế con lăn cao su nhanh chóng.
4. Khoảng trống của con lăn anilox, trống in, hộp chân không và chuyển động ngang và dọc được máy tính hóa với chức năng quản lý đơn hàng.

Đơn vị xọc

1. Chuyển tờ bằng con lăn.
2. Xoay 8 trục: Tạo rãnh trước, Tạo rãnh kép, Xọc trục đơn.
3. Tất cả các giá đỡ dao xọc kết nối với các vòng có nếp gấp và dao xọc, đồng bộ chuyển động theo vị trí nằm ngang.
4. Khoảng trống của creasers và dao cắt rãnh, chiều cao hộp, đăng ký và di chuyển dọc được máy tính hóa với quản lý đơn hàng.

Bộ phận cắt khuôn

1. Chuyển tờ bằng con lăn.
2. Con lăn cao su cắt khuôn trên được điều khiển bởi bộ biến tần độc lập để bù tốc độ đường truyền.
3. Đầu trục được xử lý bằng khóa, không hàn, cho khả năng chịu áp lực mạnh mẽ.
4. Khoảng cách cho ăn, đăng ký và di chuyển theo chiều dọc được máy tính hóa với việc quản lý đơn hàng.

FFG- Folder Gluer & Counter Ejector

1. Loại tải hàng đầu Counter Ejector.
2. Bánh lăn hoặc hệ thống dán tự động flexo để lựa chọn.
3. Điều chỉnh với động cơ servo.
4. Khoảng trống của Cánh tay giữ, Đầu keo và giá đỡ băng tải được vi tính hóa với chức năng quản lý đơn hàng.
5. Hệ thống máy tính trung tâm điều khiển toàn bộ đơn vị máy.

MÁY DÂY ĐAI PP TỰ ĐỘNG

1. Thùng carton chuyển bằng bánh xe lăn.
2. Theo dõi dây đeo một mảnh chính xác để kiểm soát tích cực và độ tin cậy của nguồn cấp dữ liệu đặc biệt.
3. Hệ thống điều khiển sử dụng hệ thống ARM.
4. Vật liệu đóng đai: PP

THUẬN LỢI

1. Khả năng cao: Công suất tối đa lên đến 15.000 mỗi giờ
2. Tiết kiệm lao động: 3-4 công nhân cho toàn bộ quy trình, phù hợp với máy đóng đai tự động.
3. Công việc dễ dàng: Lưu đơn hàng và thay đổi nhanh chóng trong 5-10 phút.
4. Ứng dụng rộng rãi: Được sử dụng cho nông nghiệp, thực phẩm, hậu cần và đóng gói công nghiệp.
5. Khả năng chấp nhận về độ chính xác: Hơn 99% về độ chính xác khi in và khoảng cách Up-Fold.
6. Điều khiển bằng 9 bộ Servo Motor, Thương hiệu Bosch Rexroth xuất xứ Đức.

Đảm bảo độ chính xác
