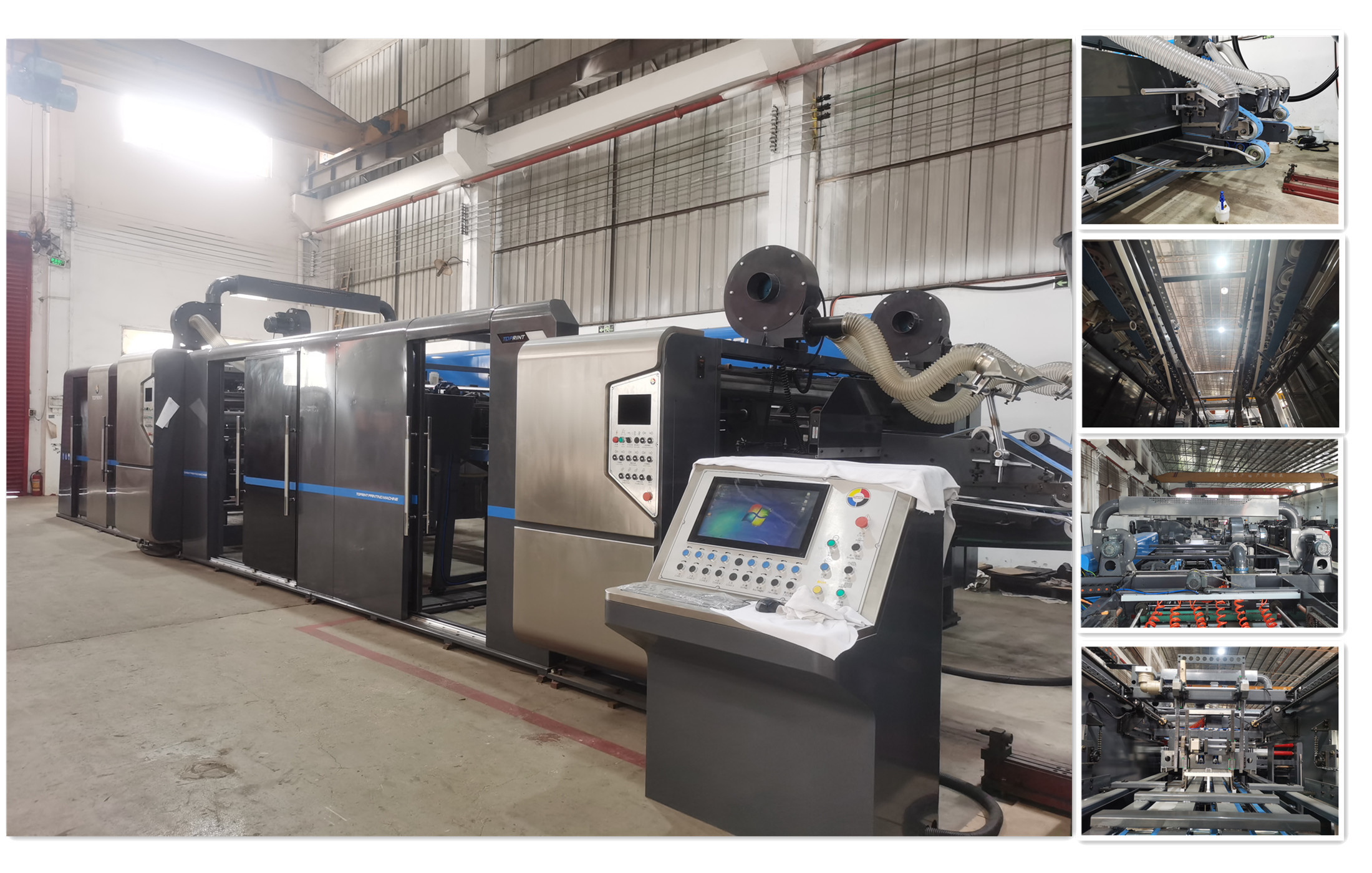

Máy sản xuất thùng carton bền Điều khiển PLC 8 Cấu trúc trục

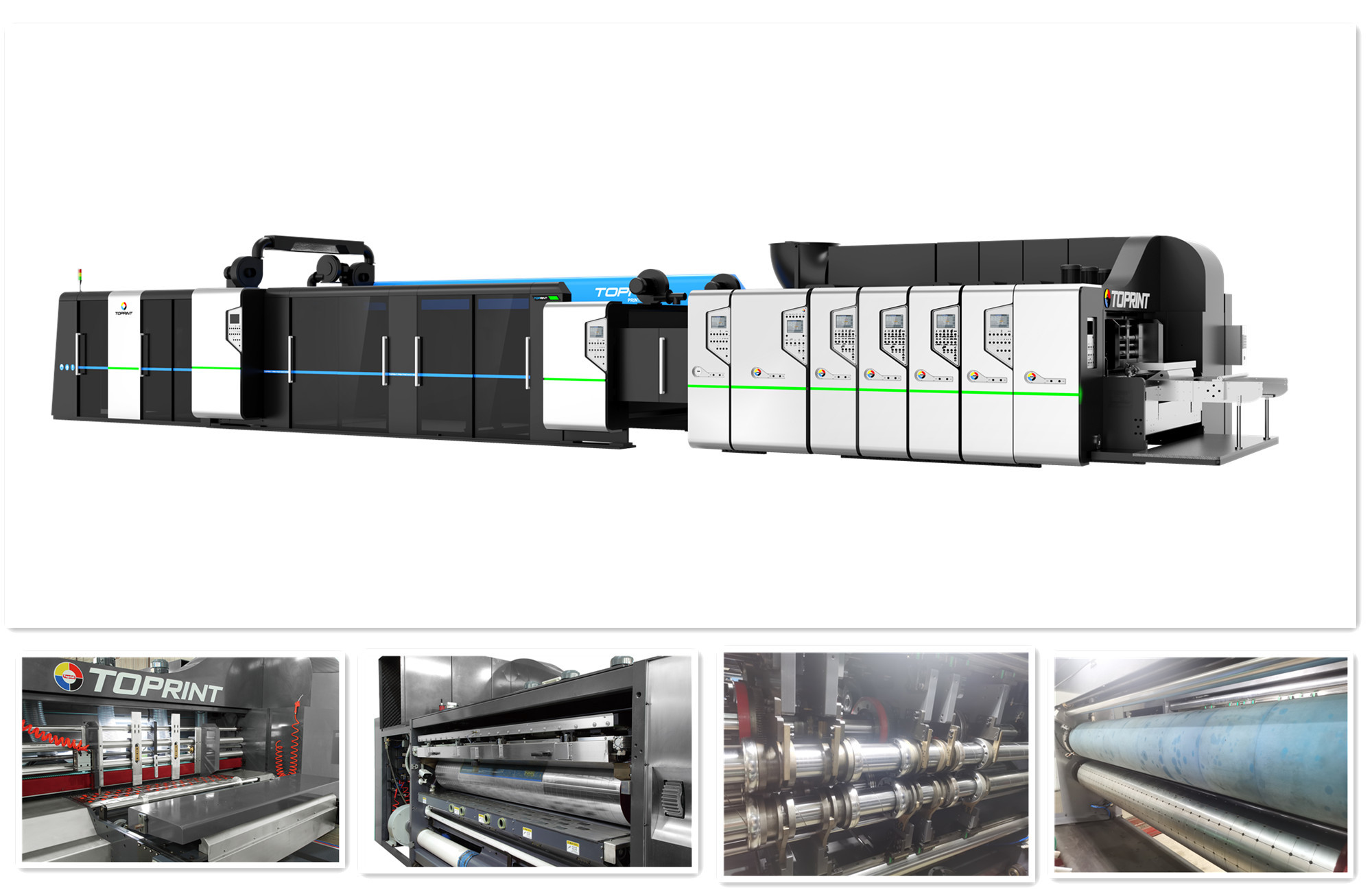

Máy làm hộp carton hoàn toàn tự động Máy làm hộp sóng PLC với điều khiển máy tính công nghiệp Tốc độ cao

Thông số kỹ thuật chung

Hộp thư mục flexo loại mở & đóng Dòng TP-CR thể hiện Chất lượng, Tính nhất quán, Hiệu quả và Kinh tế.

Máy đóng hộp in flexo nội tuyến tốc độ cao với khả năng gấp xuống cung cấp một giải pháp sản xuất hộp carton hoàn chỉnh.

Máy được thiết kế và chế tạo theo tiêu chuẩn chất lượng và an toàn cao, chất lượng in cao ổn định và nhất quán, tối đa hóa hiệu quả sản xuất.

• PHẦN THỨC ĂN

Điều khiển PLC với màn hình cảm ứng HMI để hoạt động.

Bộ nạp cạnh chì với hộp cấp liệu 3-4 trục, lợi ích cho tất cả các loại bìa cứng.

Cho ăn trước các tông (ba đến bốn hàng con lăn cấp liệu) tự động điều chỉnh độ dài cấp liệu.

Để khắc phục lỗi cấp liệu do độ dày thùng carton và vết lõm của dấu ấn;để có thể kiểm soát ổn định các vị trí in và xọc, cải thiện chất lượng in thùng carton và giảm tỷ lệ lỗi của thùng carton.

Phạm vi độ dày phù hợp của các tông là 1,5 ~ 12mm (loại bìa cứng sóng AB-E).Tất cả các nhu cầu sản xuất, chẳng hạn như nhiều loại các tông dày / mỏng khác nhau và cấp liệu các tông sóng ngang, v.v. đều có thể được đáp ứng.

Dựa trên loại và kích thước các tông sóng mặc định, chiều dài nạp liệu, khoảng cách con lăn nạp liệu, vị trí vách ngăn, v.v. có thể được điều chỉnh tự động.Thủ tục vận hành được đơn giản hóa và giảm bớt sự phụ thuộc vào người vận hành.Tính năng này tạo điều kiện thuận lợi cho người giám sát trong việc thúc đẩy hoạt động và tiêu chuẩn hóa chất lượng.

Biến tần biến tần với điều khiển hút thay đổi.

• PHẦN IN

Điều khiển PLC với màn hình cảm ứng HMI để hoạt động.

In đầu, Hệ thống chuyển chân không được phủ gốm bền cho thời gian sử dụng lâu hơn.

Khi đang hoạt động in, có thể cần tiến hành vệ sinh bản in hoặc các hoạt động khác yêu cầu dịch chuyển trục in nếu cần thiết.Thiết bị tự động phục hồi vị trí in chính xác làm tăng đáng kể hiệu suất vận hành của máy và giảm phát sinh chất thải.

Thiết bị chuyển chân không có thể giảm kích thước chấm in và dễ dàng điều chỉnh khoảng cách giữa bìa cứng và tấm in, đạt được trạng thái “chạm vào nụ hôn”.Điều này đảm bảo chất lượng in của cả in chấm và in toàn trang.

Thiết bị mực cánh quạt có khả năng cung cấp lượng mực tương đối ổn định trong cả quá trình vận hành tốc độ cao và thấp.Dấu chấm in rõ ràng, văn bản đẹp và thậm chí in toàn trang, tất cả đều yêu cầu thiết bị cung cấp mực tốt, ổn định.Nó là một thiết bị cần thiết trong máy in hiện đại.

• PHẦN LÀM SLOTTER CREASER

Điều khiển PLC với màn hình cảm ứng HMI để hoạt động.

Có cấu trúc 8 trục, tạo nếp trước, tạo nếp lớn, tạo nếp mỏng, xẻ rãnh, hoặc Xọc trục Duble.

Nếu chọn loại máy cắt kép (máy cắt phía trước, phía sau trục khác nhau).Nó mở rộng giới hạn chiều cao thùng carton, loại bỏ vấn đề va chạm máy cắt phía trước và phía sau, và giảm độ phức tạp của công cụ cắt khi tháo rời các công cụ cắt khi có sự thay đổi về độ sâu xẻ rãnh.Nó thúc đẩy tiết kiệm thời gian.

Trục rãnh và Bánh xe tạo rãnh được đồng thời điều chỉnh để giữ độ chính xác của đường cắt và tránh mài mòn dao rãnh.

Khoảng trống được điều chỉnh bằng máy tính điều khiển với màn hình kỹ thuật số.

Người vận hành chỉ cần nhập dữ liệu kích thước theo các loại đồ họa thùng carton khác nhau.Máy tự động diễn giải sự thay đổi vị trí của mỗi máy cắt (máy cắt ở giữa có thể dịch chuyển).Quy trình vận hành được đơn giản hóa và đáp ứng mọi nhu cầu về sản xuất thùng carton.

• PHẦN CẮT DIE

Điều khiển PLC với màn hình cảm ứng HMI để hoạt động.
Xi lanh cắt khuôn sử dụng cấu trúc hạng nặng.

Nó được trang bị thiết bị bù tốc độ chính xác và ổn định.Các tông vẫn có thể duy trì độ chính xác khi cắt khuôn như cũ, khi độ dày của cuộn cao su máy cắt thay đổi do hao mòn.Bộ phận cắt khuôn cắt trực tiếp sau khi in, cải thiện độ chính xác của vị trí in và vị trí hình dạng bìa cứng.

Thiết bị khóa khuôn nhanh cuộn khuôn máy cắt bế (tùy chọn) giúp rút ngắn đáng kể thời gian thay thế khuôn máy cắt.

Khuôn cắt không cần thiết bị cố định được chế tạo đặc biệt để dùng chung với khóa khuôn bằng tay (siết chặt vít).Điều này làm giảm chi phí chế tạo khuôn máy cắt và rút ngắn đáng kể thời gian thay thế khuôn máy cắt.

• MÁY CHIẾU THƯ MỤC & BỘ ĐẾM

Điều khiển PLC với màn hình cảm ứng HMI để hoạt động.

In đầu với gấp xuống.

Điều khiển servo độc lập của vành đai bên gấp, tốc độ có thể được điều chỉnh tự do.

Điều khiển servo độc lập của bánh xe dẫn hướng để theo dõi cạnh gấp hộp để đảm bảo gấp chính xác.

Dây curoa chính với bộ thổi chân không để truyền lực chính xác.

Kiểm soát đầy đủ servo các công việc đẩy bộ đếm để đảm bảo đếm và đẩy ra chính xác.
